产品详情 / PRODUCT DETEIL
常温水冷型冷干机 当前位置:德国萨震 > 空压机型号 > 空压机后处理 > 冷干机 >

常温水冷型冷干机

品牌:萨震

型号:2.5~60 Kw

订购热线:400-688-1455

  • 产品详情
  • 详细参数
  • 工作原理
  • 相关配置
  • 售后服务

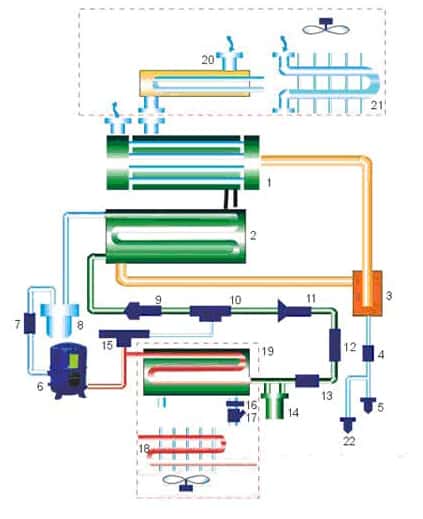

    产品特征:

    产品特征 1、空气热交换器
    2、蒸发器
    3、气液分离器
    4、排水防堵过滤器
    5、手动排污阀
    6、制冷压缩机
    7、吸气过滤器
    8、汽化器
    9、分液器
    10、气液混合器
    11、热力膨胀阀
    12、视镜
    13、干燥过滤器
    14、储液器
    15、热气旁通阀
    16、水量调节阀
    17、水质过滤器
    18、冷凝器(风冷)
    19、冷凝器(水冷)
    20、前置预冷器(水冷)
    21、前置预冷器(风冷)
    22、自动排水器

    常温水冷型冷干机
    ·进气温度:≤80℃(45℃)
     ·压力损失:≤0.03Mpa
     ·制冷剂:R22
    ·冷却方式:水冷(Water-cooling)
     ·压力露点:2~10℃
     ·冷却水进水压力:0.2~0.4Mpa
    ·进气压力:0.4-1.3Mpa
      ·冷却水进口温度:≤32℃

    详细类型






    型号
    项目
    空气处理量(Nm³/min) 电源(V/Hz) 压缩机(总)功率(HP/KW) 冷却水循环量(m³/h) 空气接管口径 冷凝器水管口径 设备重量(Kg) 外形尺寸(mm)

    SZD-10HT(N)W 10.7 380/50 3/2.5 3.0(1.8) ZG2 ZG1 260 1180 670 1080
    SZD-20HT(N)W 25 380/50 5.0/4.0 7.2(3.6) DN80 ZG1.5 430 1360 710 1220
    SZD-30HT(N)W 33 380/50 7.5/6.1 11.2(5.9) DN100 ZG1.5 860 1650 950 1590
    SZD-40HT(N)W 45 380/50 10.5/8.0 14.5(7.2) DN100 ZG1.5 980 1850 850 1630
    SZD-50HT(N)W 55 380/50 12/9.0 19.5(9.2) DN125 ZG2 1150 2100 920 1645
    SZD-60HT(N)W 65 380/50 15/11.3 21.8(10.8) DN125 ZG2 1250 2280 1300 1880
    SZD-80HT(N)W 85 380/50 20/16 25.5(12.4) DN150 ZG2 1600 2420 1340 1900
     SZD100HT(N)W 110 380/50 25/19 29.5(14.6) DN150 ZG2 2200 2750 1350 2004
    SZD150HT(N)W 160 380/50 36/27 38(18.6) DN200 ZG2.5 3000 3108 1400 2122
    SZD200HT(N)W 220 380/50 50/38 48.8(24.4) DN200 ZG2.5 3200 3200 1920 2122
    SZD300HT(N)W 300 380/50 80/60 72(36) DN250 ZG3 4100 4100 4000 2580

    工况条件与技术指标
           制冷系统配置完善。机器的关键部件采用进口名牌产品,在保证了处理效果的同时又保证了系统的可靠运行和寿命。
            制冷及空气系统经专家计算,设计参数均保留20%以上的余量。
            气液分离彻底。采用过滤式气液分离器,内装美国HANKISON滤芯,气液分离效果彻底,避免了水分的二次蒸发,确保冷干机的干燥效果的重要作用,它比旋风分离器分离效率更高,分离效率达到99.99%。
            管路系统采用内镀锌紫铜管,工作压力0.3—4.5MPa任意选择。
            选用不锈钢管路,适合医药、食品行业、耐酸耐碱耐腐蚀。
            空气热交换器采用内外壁全波纹铜管,增大冷量利用率,逆流式结构,回温好,不结露。
            蒸发器为亲水处理薄壁紫铜管带纯铝鳍片,扰流结构换热效率高。
            排污系统优。冷干机结构采用三级以上排水,及时有效排出大量的冷凝水及油污,从而在确保系统及空气的干净和干燥的同时也降低了系统的负荷。
            多种形式(单、集、联控、PC板、变频等)的控制线路,适合不同用户选用。
            外转子冷却风扇,大风量,低噪声、频繁启停长寿命。
            水冷凝器为低翅铜管,慢水流、多冲程,换热效率高,长期使用不易结垢。
            阿姆斯壮泡沫阻燃绝热材料,冷量散失更少。
            压缩机防护等级为IP54级(防尘及防溅)。
